产品概述

DSFJ型消防电气控制装置（防排烟风机控制器），是为满足消防电气控制装置（防排烟风机控制 设备），符合 GB16806-2006标准设计的•款产品，用于防排烟风机控制设备中的逻辑运算、自动远程 信号处理，接触器驱动，电流显示及负载过载保护，适应于单速风机控制柜逻辑控制。

适用于：0.37-37KW

外形尺寸

最佳开孔尺寸：145 * 83 mm

管理权限密码设置

本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备的操作控制，控制面板 上设有专门的《管理权限》按键和密码显示窗口，当显示《———》时代表控制系统已锁住，通过按住 《管理权限》键 5秒，窗口会闪烁显示《000》，代表可进行输入权限密码，通过《↑》键与《↓》键 和《→》键输入正确的权限密码后，按一下《管理权限》键，当显示《run》代表系统已解除权限，可 进行对设备的操作及控制，当再次按一下《管理权限》按键时，系统将退出正常操作，进入权限管理显示《———》！

当忘记密码时，可通过同时按住《启动》和《停止》键 5秒以上，数码管将显示出之前所设置的密码值，松开时取消密码显示，但并不能解除权限管理！

参数进入方法

在管理权限解除的情况下通过按住《停止》键 5 秒方可进入主菜单（此时数显屏显示的是 P01）

参数设置方法

当数显屏显示 P01参数代码时，按《启动》键与《停止》键可以找出其它参数代码，当按娣选择》 键进入该参数的当前设置值，通过按《启动》键与《泵停止》键进行修改，再通过鎗建权限》键返回 到当前参数代码.设置完所有的参数需按《管理权限》键退出到待机状态，才会永久保存修改过的参数。

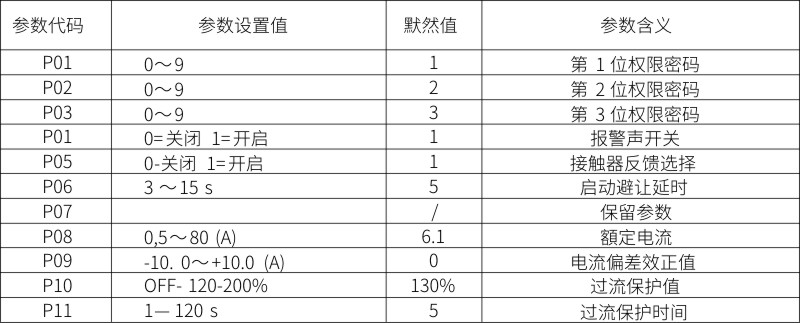

完整参数对照表

完整参数描述

Group P0  组：应用宏

1、 参数 P01 （第 1位权限密码）

该参数定义：管理权限的第 L 为密码设置值（出厂默认为“1"） 可设置范围：0〜9

2、 参数 P02 （第 2位权限密码）

该参数定义：管理权限的第 2 为密码设置值（出厂默认为“2” ） 可设置范围：0~9

3、 参数 P03 （第 3位权限密码）

该参数定义：管理权限的第 3 为密码设置值（出厂默认为"3” ） W设置范円：0 ■- 9

为 将密码设置为 000 时代表取消管理权限

4、 参数 P04 （报警声开关）

该参数定义：允许开启或关闭两只报警器的声音（出厂默认为■「’）

可设置范|1 巾 0二关闭 1 二开启

参数 P05 （接触器反馈选择）

该参数定义：防止接触器岀现主触点粘住或絞圈小工作，造成主回路短路或风机不启动或不运行, 釆用接触器的常开触点联锁，具体接线方法请参照接线原理图（出厂默认为“1”）

可设置范围：0二关闭 1二开启

6、 参数 P06 （启动避让时间）

该参数定义：由于风机在刚启动的时候电流将远远大干保护电流的值，因此需要设置此参数来避让 启动时大电流的保护，根据不同功率的水泵设置不同（出厂默认为“5"）

可设置范围:3〜15,单位为：秒

7、 参数 P07 （保留参数）

该参数定义：

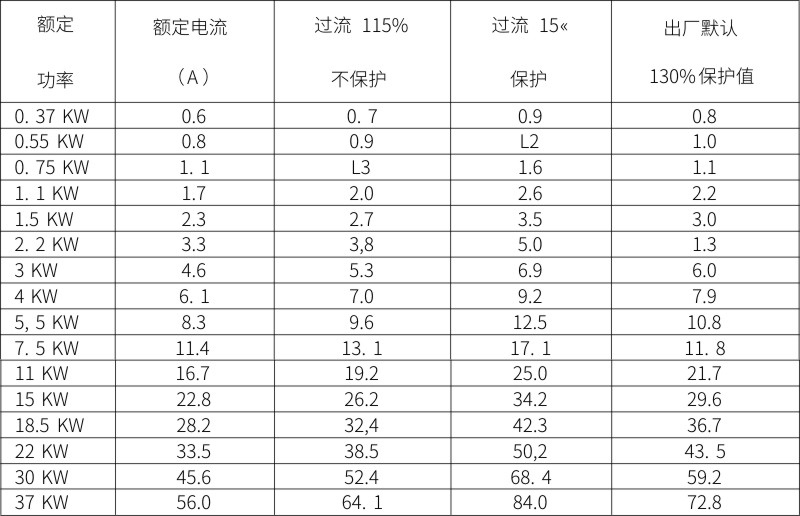

沈阳消防硏究所检测负载电流对照表

8、 参数 P08 （额定电流）

额定电流=kW ÷0. 38 ÷1.73 ÷1.0 （此公式适合电阻式负载）

额定电流=kW÷0. 38 ÷ 1.73÷ 0.8 （此公式适合电感式负载）

该参数定义：风机的额定电流（出厂默认为“6.1” ）可设置范围:0.5-80,单位为：A

9、 参数 P09 （电流偏差效正）

该参数定义：实际电流值与控制器检测电流值的误差效正，（出厂默认为“0” ） 可设置范围:-10〜+10. OA 最小单位 0. 1A

效正方法：是差多少补多少！

10、参数 P10 （过流保护值）

该参数定义：风机过载过流的保护设置值（出厂默认为“130” ）

可设置范围：OFF—120-200,单位为：%

设置 OFF代表关闭过流保护功能，系统只报警不保护！当设置了保护值系统是根据额定电流值来计算保护值，公式：P08值* P10值二保护动作值

11、参数 P11 （过流保护时间）

12、该参数定义：当运行电流大于 P07的值，进入延时保护（出厂默认为“5” ）

可设置范围：1〜120,单位为：s
