管理权限密码设置

本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备的操作控制，控制面板上设有专门的《管理权限》按键和密码显示窗口，当显示《———》时代表控制系统已锁住，通过按住《管理权限》键 5 秒，窗口会闪烁显示《00 0）＞ ,代表可进行输入权限密码，通过《↑》键与《↓》键 和《→》键输入正确的权限密码后，按一下《管理权限》键，当显示《run》代表系统已解除权限，可 进行对设备的操作及控制，当再次按一下《管理权限》按键时，系统将退出正常操作，进入权限管理井 显示《———》！

当忘记密码时，可通过同时按住《手/自动》和《主/备选择》键 5 秒以上，数码管将显示出之前所 设置的密码值，松开时取消密码显示，但并不能解除权限管理！

参数进入方法

产品概述

ZH-XFB-3LCD 消防电气控制装置（消防泵控制器）,是为满足消防电气控制装置（消防泵控制设备）, 符合 GB16806-2006标准设计的一款产品，用于消防泵控制设备中的逻辑运算、自动远程信号处理，接 触器驱动，电压电流显示及负載故障保护切换，适应丁•直接启动、星三角降压启动、软启动控制柜中逻辑控制。

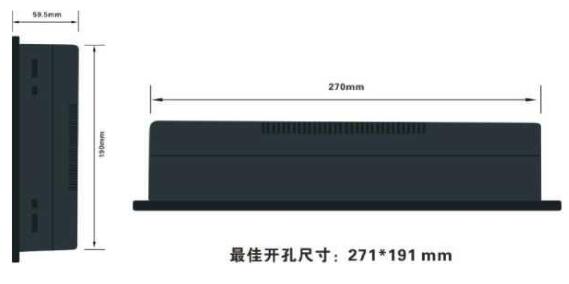

外形尺寸

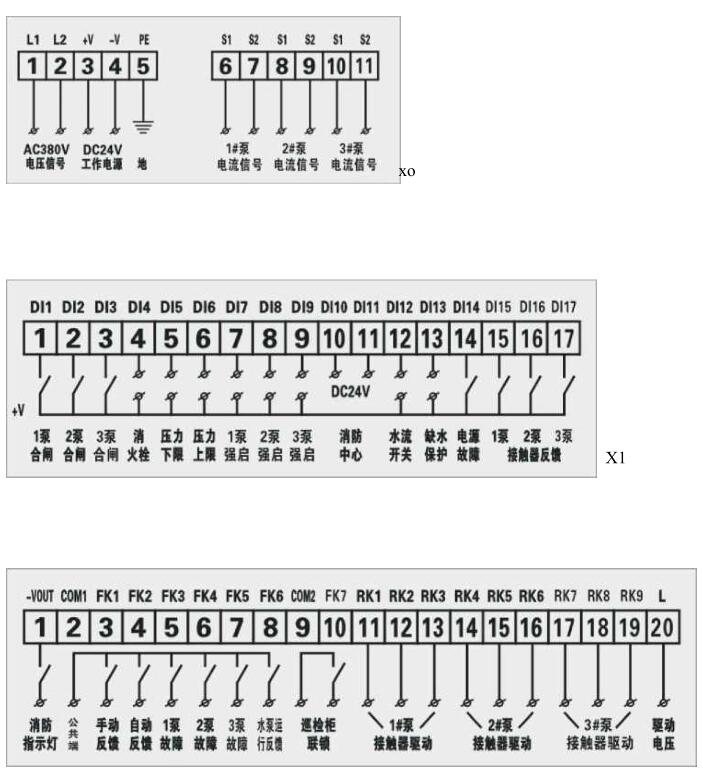

接线端子说明

参数设置方法

在管理权限解除的情况下通过按住《1泵停止》键 5 秒方可进入主菜单（此时数显屏显示的是P01）当数显屏显示 P01参数代码时，按《2泵启动》键与《2 泵停止》键可以找出其它参数代码，当按《1 泵停止》键进入该参数的当前设置值，通过按《2泵启动》键与《2 泵停止》键进行修改，再通过按《主 /备选择》键返回到当前参数代码。设置完所有的参数需按《主/备选择》键退出到待机状态，才会永 久保存修改过的参数。

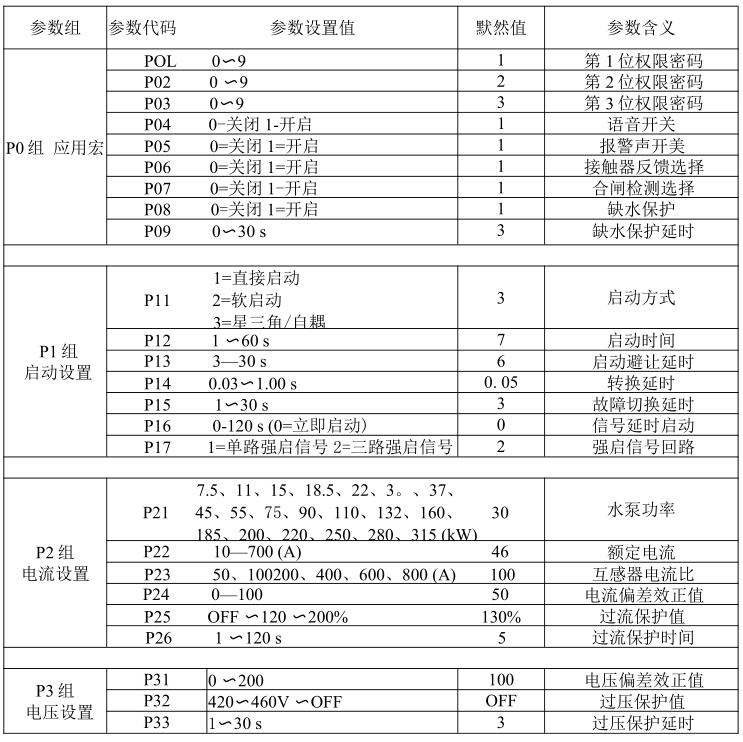

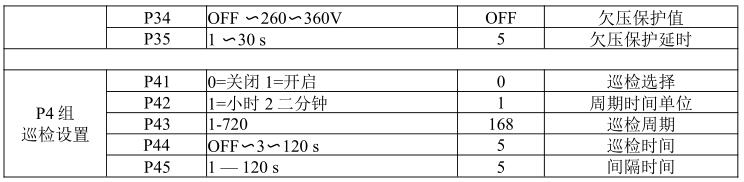

完整参数对照表

Group P0  组： 应用宏

1、 参数 P01 （第一位权限密码）

该参数定义：管理权限的第一位密码设置值（.出厂默认为“1” ）

可设置范围:0〜9

2、 参数 P02 （第二位权限密码）

该参数定义：管理权限的第二位密码设置值（.出厂默认为“2” ）

可设置范围:0〜9

3、 参数 P03 （第三位权限密码）

该参数定义：管理权限的第三位密码设置值（.出厂默认为“3” ）

可设置范围:0〜9

为 请勿将密码设置为 000

4、 参数 P04 （语音开关）

该参数定义：允许开启或开启语音提示功能（.出厂默认为“1” ）

可设置范围:0=关闭 1=开启

5、 参数 P05（报警声开关）

该参数定义：允许开启或开启两个报警器的声音（.出厂默认为“1” ）

可设置范围:0=关闭 1=开启

6、 参数 P06（接触器反馈选择）

该参数定义：防止接触器出现主触点粘住或线圈不工作，造成主回路短路或水泵不启动或不运行，采用接触器的常开触点联锁，具体接线方法请参照接线原理图（出厂默认为“1”）

可设置范围：0二关闭 1 二开启

7、 参数 P07 （合闸检测选择）

该参数定义：当现场可能需要先对控制柜进行空载测试，将此参数关闭时，可通过关闭断路器来进行操作，（出厂默认为“1”）

可设置范围：0=关闭 1=开启

8、 参数 P08（缺水保护选择）

该参数定义：缺水保护时动作（出厂默认为“1”）

可设置范围：0=关闭 1=开启

9 、 参数 P09（缺水保护延时）

该参数定义：缺水信号延时保护动作，防止水面荡动产生的误动作（出厂默认为“3”）

可设置范围：0〜60, （0=立即动作）单位为：秒

Group P1  组：启动设置

10、 参数 P11 （启动方式）

该参数定义；水泵的启动方式（出厂默认选择为“3"）

可设置范用：1=直接启动 2 = 软启动 3 =星三角降压/自耦启动

图 此参数应配合外部的二次控制线原理图 1

11、 参数 P12 （启动时间）

该参数定义：只针对星三角降压/白耦启动方式的启动时间（出厂默认为“7” ）

可设置范围：5〜60,单位为：秒

12、 参数 P13 （启动避让时间）

该参数定义：由于水泵在刚启动的时候电流将远远大于保护电流的值，因此需要设置此参数

来避让启动时大电流的保护，根据不同功率的水泵设置不同（出厂默认为“6” ）

可设置范围：3〜30,单位为：秒

13、 参数 P14 （转换延时）

该参数定义：降压启动完毕时转换到全压运行的延时（出厂默认为"0. 05" ）

可设置范围:0. 03〜1.00,单位为:秒

该参数的调节能改善在降压启动完毕后转换到全压运行时断路 器 有可能出现跳闸现象！

14, 参数 P15 （故障切换延时）

该参数定义：主泵出现故障时投入备泵的时间（出厂默认为“3” ）

可设置范围：1〜30,单位为：秒

15, 参数 P16 （信号延时启动）

该参数定义：自动状态下远程信号延时启动，此功能主要用于与消防低频巡检柜配合使用，

设置延 时启动可以与低频巡检柜联锁（出厂默认为“0” ）

可设置范围：0〜120, （ “0”代表信号立即启动）单位为：秒

16, 参数 P15 （强启信号回路）

该参数定义：强制启动信号的回路控制° （出厂默认为“2”）

1=单路强启信号（X1端子排的 7#、8#并成一个点）

27

2=三路强启信号（X1 端了排的 7#为 1#泵强制启动、8#为 2#泵强制启动、9#为 3#泵强制启动,只能启动 2台水泵，启动是根据信号的优先处理）

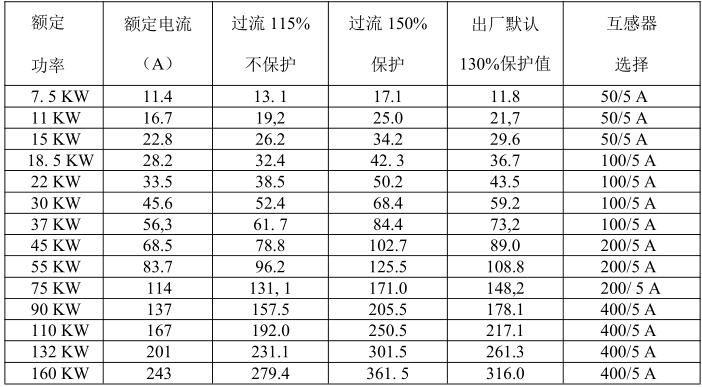

沈阳消防研究所检测员载电流对照表

Group P2  组：电流设置

17、参数 P21 （水泵功率）

该参数定义：水泵的功率,此参数只作水泵功率的显示（出厂默认为“30” ）

可设置范围：7.5、11. ,15. 18.5、22、30、37、45、55、75、90、110、132、160、185、200.220、

250、280、315

单位为：kW

18、参数 P22 （额定电流）

额定电流=kW ÷0.38 ÷1.73 ÷1.0〈此公式适合电阻式负载）

额定电流=kW÷0.38 ÷1.73 ÷0.8〈此公式适合电感式负载）

该参数龙义:水號的额定电流（出厂默认为"纣'） m殳置范围:］。~7 皿 邛.位为: A

19、参数 P23 （互感器电流比）

该参数定义：电流虬感器规格，应和外部电流互感器一致（出厂默认为“100” ）

可设置范围:50、100、200、400、600、800 单位为：/5A

电流互感器应选择精确度较高的型号，建议选用 BHO. 66型 0. 2级

20、 参数 P24 （电流偏差效正）

该参数定义：实际电流值与控制器检测电流值的误差效正，（出厂默认为“50” ）

可设置范围:0〜100,单位为:A

效正方法：是差多少补多少！

21、 参数 P25 （过流保护值）

该参数定义：水泵过载过流的保护设置值（岀厂默认为“130” ）

可设置范围:OFF〜120〜200,单位为:%

设置 OFF代表关闭过流保护功能，系统只报警不保护不切换！当设置了保护值系统是根据

额定电流 的值来计算保护值，公式：P22值* P25值二保护动作值

22、 参数 P26 （过流保护时间）

该参数定义：当运行电流大于 P24的值，进入延时保护（出厂默认为“5”）

可设置范围：1〜120,单位为：s

Group P3  组：电压设置

23、 参数 P31 （电压偏差效正）

该参数定义：龟源电压显示误差效正，（.出厂默认为“100” ）

可设置范围:0〜200,单位为：V

效正方法：是差多少补多少！

24、 参数 P32 （过压保护值）

该参数定义：电源过电压保护。（出厂默认为“OFF”）

可设置范围：420〜460〜OFF选择 OFF为关闭过电压保护功能。单位为：V

25、 参数 P33 （过压保护延时）

该参数定义：电源过电压保护时间。（出厂默认为“3”）

可设置范 111： 1〜30单位为：秒

26、 参数 P34 （欠压保护值）

该参数定义：电源欠电压保护。（出厂默认为“OFF” ）

可设置范围:OFF〜260〜360 选择 OFF 为关闭欠电压保护功能。单位为：V

27、 参数 P35 （欠压保护延时）

该参数定义：电源欠电压保护时间 （出厂默认选择为“5” ）

可设置范围：1〜30单位为:秒

Group P4  组：巡检设置

28、参数 P41 （巡检选择）

该参数定义：是否开启或关闭巡检功能，（出厂默认为“0” ）

可设置范闱：0=关闭 1=开启

29、 参数 P42 （周期时间单位）

该参数定义：巡检周期的单位计算时间。（出厂默认为“1”）

可设置范围：1 =按小时计算，2 =按分钟计算

30、 参数 P43 （巡检周期）

该参数定义：巡检的周期时间“（出厂默认为“168”）

可设置范围:1〜720

31、 参数 P44 （巡检时间）

该参数定义：巡检过程的水泵运行时间。（出厂默认为“5” ）

可设置范：OFF〜3〜120 单位为：秒

选择 OFF为关闭巡检启它水泵只巡第一台水泵的功能。

32、 参数 P45 （间隔时间）

该参数定义：巡检过程中间隔的时间。（出厂默认选择为“5”）

可设置范围：1-120单位为：秒

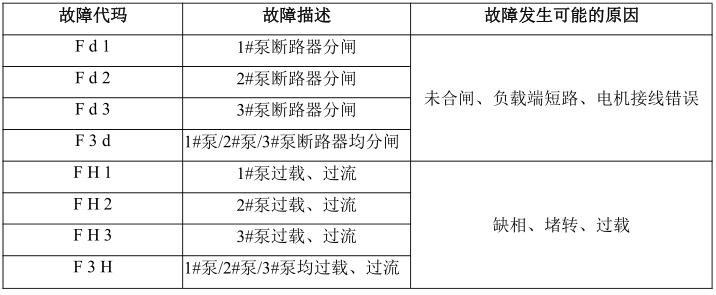

故障代码对照表
