产品概述
ZH-XFB-LED 型消防电气控制装置（消防泵控制器），是为满足消防电气控制装置（消防泵控制设备），符合 GB16806-2006 标准设计的一款产品，用于消防泵控制设备中的逻辑运算、自动远程信号处理，接触器驱动，电压电流显示及负载故障保护切换，适应于直接启动、星三角降压启动、软启动控制柜中逻辑控制。

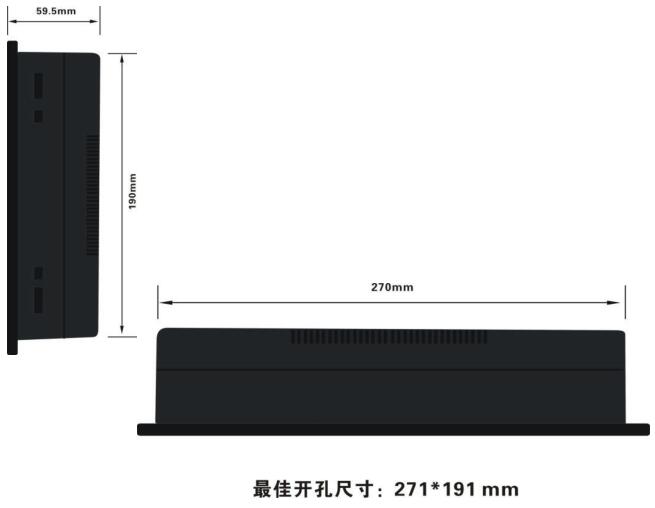

最佳开孔尺寸

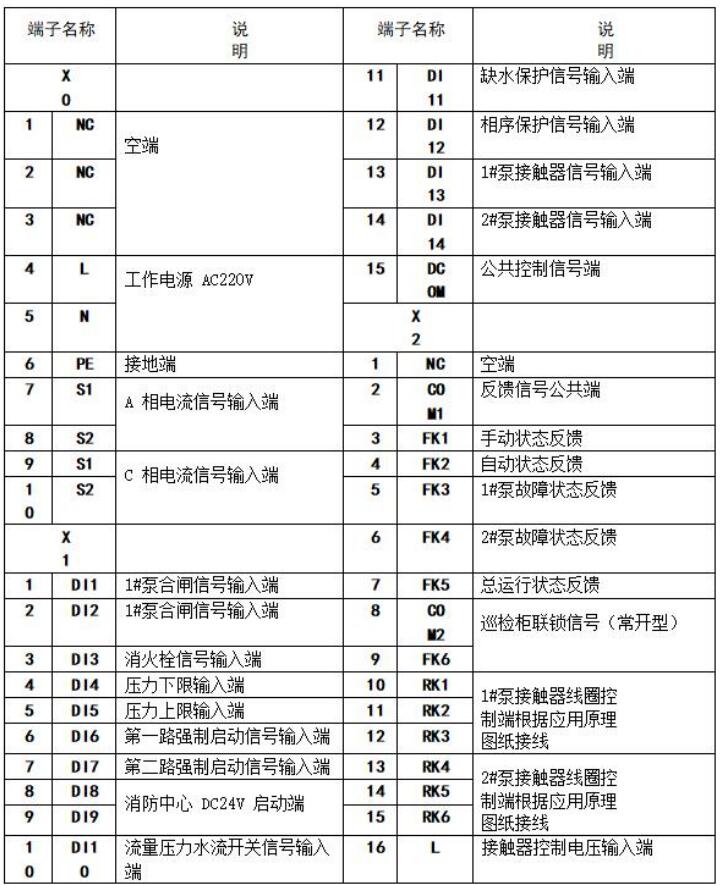

接线端子说明
管理权限密码设置
本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备的操作控制，当显示《-- -》时代表控制系统已锁住，通过按住《管理权限 》键 5 秒，窗口会闪烁显示《0 0 0》，代表可进行输入权限密码，通过《↑》键与《↓》键和《→》键输入正确的权限密码后，按一下《管理权限》键， 当显示《run》代表系统已解除权限，可进行对设备的操作及控制，当再次按一下《管理权限》按键时，系统将退出正常操作，进入权限管理并显示《- - -》！
当忘记密码时，可通过同时按住《手/自动》和《主/备选择》键 5 秒以上，数码管将显示出之前所设置的密码值，松开时取消密码显示，但并不能解除权限管理！
参数进入方法
在管理权限解除的情况下通过按住《1 泵停止 》键 5 秒方可进入主菜单（此时数显屏显示的是 P01）
参数设置方法
当数显屏显示 P01 参数代码时，按《2 泵启动》键与《2 泵停止》键可以找出其它参数代码，当按《1 泵停止》键进入该参数的当前设置值，通过按《2 泵启动》键与《2 泵停止》键进行修改，再通过按《 主/备选择 》键返回到当前参数代码。设置完所有的参数需按《主/备选择》键退出到待机状态，才会永久保存修改过

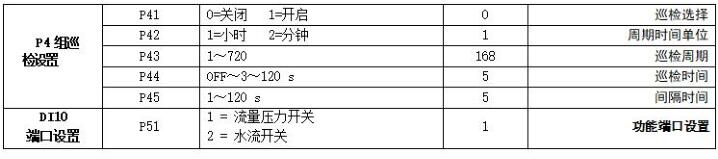

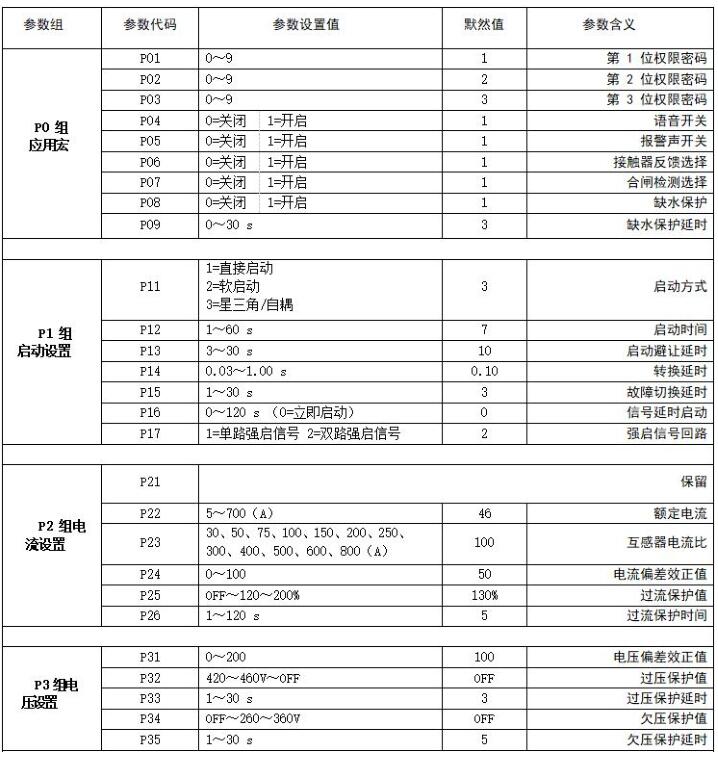

完整参数对照表
完整参数描述
Group P0 组： 应用宏
1. 参数 P01 （第 1 位权限密码）
该参数定义：管理权限的第1 为密 码设置值（出厂默认为 “1” ）
可设置范围：0～9
2. 参数 P02 （第 2 位权限密码）
该参数定义：管理权限的第 2 为密码设置值（出厂默认为 “2” ）可
设置范围：0～9
3. 参数 P03 （第 3 位权限密码）
该参数定义：管理权限的第 3 为密码设置值（出厂默认为 “3” ）可
设置范围：0～9
提示：P01、P02、P03 均设置为 0 代表取消管理权限！
4. 参数 P04 （语音开关）
该参数定义：允许开启或关闭语音提示功能（出厂默认为“1” ）
可设置范围：0 = 关闭 1 = 开启
5. 参数 P05 （报警声开关）
该参数定义：允许开启或关闭两只报警器的声音（出厂默认为“1” ）
可设置范围：0 = 关闭 1 = 开启
6. 参数 P06 （接触器反馈选择）
该参数定义：防止接触器出现主触点粘住或线圈不工作，造成主回路短路或水泵不启动或不运行，采用接触器的常开触点联锁，具体接线方法请参照接线原理图（出厂默认为“1”）
可设置范围：0 = 关闭 1 = 开启
7. 参数 P07 （合闸检测选择）
该参数定义：当现场可能需要先对控制柜进行空载测试，将此参数关闭时，可通过关闭断路器来进行操作，（出厂默认为“1”）
可设置范围：0 = 关闭 1 = 开启
8. 参数 P08 （缺水保护选择）
该参数定义：缺水保护时的动作（出厂默认为“1”）
可设置范围：0 = 关闭 1 = 开启
9. 参数 P09 （缺水保护延时）
该参数定义：缺水信号延时保护动作，防止水面荡动产生的误动作（出厂默认为“3”）
可设置范围：0～60，（0 = 立即动作） 单位为：秒
Group P1 组： 启动设置
10. 参数 P11 （启动方式）
该参数定义：水泵的启动方式（出厂默认选择为“3” ）
可设置范围：1 = 直接启动 2 = 软启动 3 = 星三角降压/自耦降压启动
此参数的设置应配合外部的二次控制线原理图！
11. 参数 P12 （启动时间）
该参数定义：只针对星三角降压/自耦降压启动方式的启动时间（出厂默认为“7” ）
可设置范围：5～60，单位为：秒
12. 参数 P13 （启动避让时间）
该参数定义：由于水泵在刚启动的时候电流将远远大于保护电流的值，因此需要设置此参数来避让启动时大电流的保护，根据不同功率的水泵设置不同（出厂默认为“10” ）
可设置范围：3～30，单位为：秒
13. 参数 P14 （转换延时）
该参数定义：降压启动完毕时转换到全压运行的延时（出厂默认为“0.10” ）
可设置范围：0.03 ～ 1.00，单位为：秒
提示：该参数的调节能改善在降压启动完毕后转换到全压运行时断路器有可能出现跳闸现象！ 如改变此参数还会出现短路器跳闸现象，请将短路器改为 3200 型
14. 参数 P15 （故障切换延时）
该参数定义：主泵出现故障时投入备泵的时间（出厂默认为“3” ）
可设置范围：1～30，单位为：秒
15. 参数 P16 （信号延时启动）
该参数定义：自动状态下远程信号延时启动，此功能主要用于与消防低频巡检柜配合使用，设置延时启动可以与低频巡检柜联锁（出厂默认为“0” ）
可设置范围：0～120，（ “0”代表信号立即启动）单位为：秒
提示：当设置了该参数的延时值，面板上的启动按键也会按 0.8 秒延时启动！
16. 参数 P15 （强启信号回路）
该参数定义：强制启动信号的回路控制。（出厂默认为“2” ）
1 = 单路强启信号 （X1 端子排的 6#、7#并成一个点）
2 = 双路强启信号 （X1 端子排的 6#为 1#泵强制启动、7#为 2#泵强制启动，只能启动 1 台水泵， 启动是根据信号的优先处理）
Group P2 组： 电流设置
17. 参数 P21 （保留）
18. 参数 P22 （额定电流）
额定电流 = kW ÷ 0.38 ÷ 1.73 ÷ 1.0（此公式适合电阻式负载）
额定电流 = kW ÷ 0.38 ÷ 1.73 ÷ 0.8（此公式适合电感式负载）
该参数定义：水泵的额定电流（出厂默认为“46” ）
可设置范围：10～700，单位为：A
19. 参数 P23 （互感器电流比）
该参数定义：电流互感器规格，应和外部电流互感器一致（出厂默认为“100” ）
可设置范围：30、50、75、100、150、200、250、300、400、500、600、800
单位为：/5A
电流互感器应选择精确度较高的型号，建议选用 BH0.66 型 0.5 级
20. 参数 P24（电流偏差效正）
该参数定义：实际电流值与控制器检测电流值的误差效正，（出厂默认为“50” ）
可设置范围：0～100，单位为：A
效正方法：是差多少补多少！
21. 参数 P25 （过流保护值）
该参数定义：水泵过载过流的保护设置值（出厂默认为“130” ）
可设置范围：OFF～120～200，单位为：%
设置OFF 代表关闭过流保护功能，系统只报警不保护不切换！当设置了保护值系统是根据额定电流的值来计算保护值，公式：P22值 *P25 值 = 保护动作值
22. 参数 P26 （过流保护时间）
该参数定义：当运行电流大于 P25 的值，进入延时保护（出厂默认为“5” ）
可设置范围：1～120，单位为：
Group P3 组： 电压设置
23. 参数 P31（电压偏差效正）
该参数定义：电源电压显示误差效正（出厂默认为“100” ）
可设置范围：0～200，单位为：V效正方法：是差多少补多少！
24. 参数 P32 （过压保护值）
该参数定义：电源过电压保护。（出厂默认为“OFF”）
可设置范围：420 ～ 460 ～ OFF 选择 OFF 为关闭过电压保护功能。
单位为：V
25. 参数 P33 （过压保护延时）
该参数定义：电源过电压保护时间。（出厂默认为“3”）
可设置范围：1～30单位为：秒
26. 参数 P34 （欠压保护值）
该参数定义：电源欠电压保护。（出厂默认为“OFF” ）
可设置范围：OFF ～ 260 ～ 360 选择 OFF 为关闭欠电压保护功能。
单位为：V
27. 参数 P35 （欠压保护延时）
该参数定义：电源欠电压保护时间。（出厂默认选择为“5”）
可设置范围：1～30单位为秒
Group P4 组： 巡检设置
28. 参数 P41（巡检选择）
该参数定义：是否开启或关闭巡检功能，（出厂默认为“0” ）
可设置范围：0 = 关闭 1 = 开启
29. 参数 P42 （周期时间单位）
该参数定义：巡检周期的单位计算时间。（出厂默认为“1”）
可设置范围：1 = 按小时计算2 = 按分钟计算
30. 参数 P43 （巡检周期）
该参数定义：巡检的周期时间。（出厂默认为“168”）
可设置范围：1 ～ 720
31. 参数 P44 （巡检时间）
该参数定义：巡检过程的水泵运行时间。（出厂默认为“5” ）
可设置范围：OFF ～ 3～ 120 单位为：秒
选择 OFF 为关闭巡检启它水泵只巡第一台水泵的功能。
32. 参数 P45 （间隔时间）
该参数定义：巡检过程中间隔时间。（出厂默认选择为“5”）
可设置范围：1～120单位为：秒
Group P5 组： DI10 端口设置
33. 参数 P51（功能端口设置）
该参数定义：X1 端子排的 DI10 端口功能选择，（出厂默认为“1” ）
可设置范围：1=流量压力开 2=水流开关

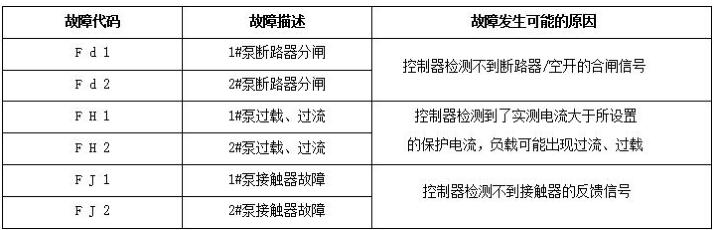

故障代码对照表
