产品概述

ZH-XFXJ 型消防电气控制装置（消防泵自动巡检控制器）,是为满足消防电气控制装置（消防泵自动巡检控制设备），符合 GB16806-2006标准设计的一款产品，用于消防泵变频巡检控制设备中的逻辑运算、自动远程信号处理，接触器驱动，电压电流显示及负载故障保护切换。

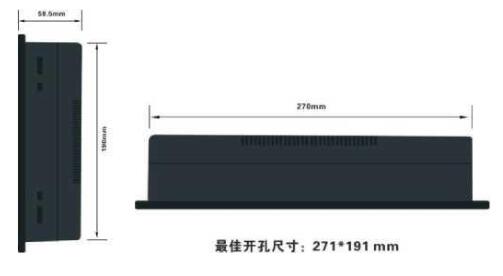

外形尺寸

管理权限密码设置

本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备的操作控制，控制面板上设有专门的《管理权限》按键和密码显示窗口，当显示《———》时代表控制系统已锁住，通过按住 《管理权限》键 5 秒，窗口会闪烁显示《0 0 0）＞ ,代表可进行输入权限密码，通过↑键与《↓》键 和《→》键输入正确的权限密码后，按一下《管理权限》键，当显示《run》代表系统已解除权限，可 进行对设备的操作及控制，当再次按一下《管理权限》按键时，系统将退出正常操作，进入权限管理并显示《———》！

当忘记密码时，可通过同时按住《巡检启动》和《巡检停止》键 5 秒以上，数码管将显示出之前所设置的密码值，松开时取消密码显示，但并不能解除权限管理！

参数进入方法

在管理权限解除的情况下通过按住《巡检停止》键 5秒方可进入主菜单（此时数显屏显示的是 P01）

参数设置方法

当数显屏显示 P01 參数代码时，按《巡检启动》键与《手/自选择》键可以找出其它参数代码，当按《巡检停止》键进入该参数的当前设置值，通过按《巡检启动》键与《手/自选择》键进行修改，再通 过按《管理权限》键返回到当前参数代码。设置完所有的参数需按《管理权限》键退出到待机状态， 才会永久保存修改过的参数。

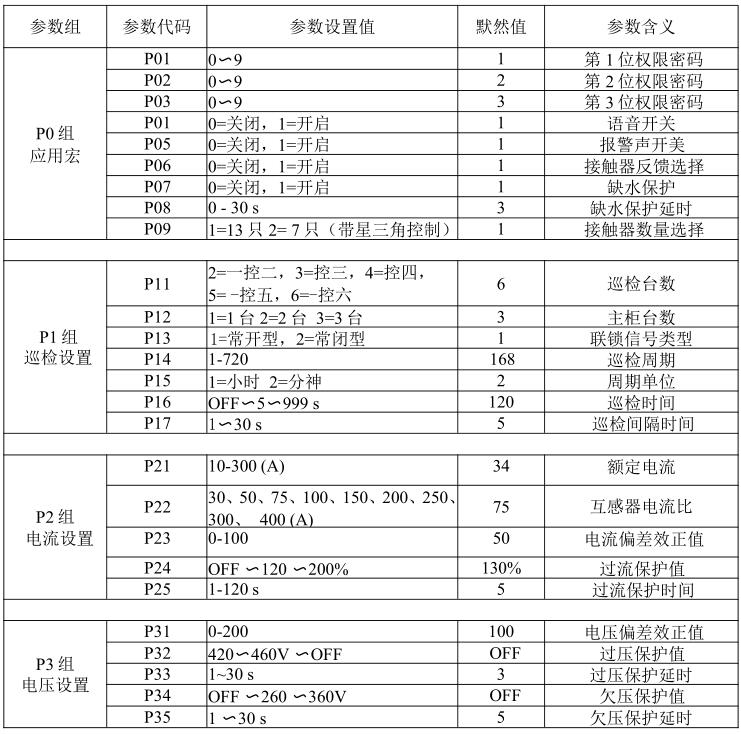

Group PO  组：应用宏

1、 参数 P01 （第 1位权限密码）

该参数定义：管理权限的第 1 为都马没置值（出厂默认为“1”） 可设置范围：0〜9

2、 参数 P02 （第 2位权限密码）

该参数定义：管理权限的第 2 为密码设置值（出厂默认为“2” ） 可设置范范围： 0〜9

3、 参数 P03 （第 3位权限密码）

该参数定义：管理权限的第 3 为密码设置值（出厂默认为“3"） 可设置范围：0〜9

请务将密码 设置为 为  000

4、 参数 P04 （语音开关）

该参数定义：允许开启或关闭语音提示功能（出厂默认为“1”）

可设置范围：0 =关闭 1 =开启

5、 参数 P05 （报警声开关）

该参数定义：允许开启或关闭两只报警器的声音（岀厂默认为“1” ）

可设置范围：0=关闭 1=开启

6、 参数 P06 （接触器反馈选择）

该参数定义：防止接触器出现主触点粘住或线圈不工作，造成主回路短路或水泵不启动或不运行, 釆用接触器的常开触点联锁，具体接线方法请参照接线原理图（出厂默认为“1”）

可设置范围：0=关闭 1=开启

7、 参数 P07（缺水保护选择）

该参数定义：缺水保护时的动作（岀厂默认为“1”）

可设置范围：0=关闭，1=开启

8, 参数 P08 （缺水保护延时）

该参数定义：缺水信号延时保护动作，防止水面荡动产生的误动作（出厂默认为“3”）

可设置范：0〜60, （0 =立即动作）单位为：秒

Group P1  组：巡检设置

9、 参数 P11 （巡检台数）

该参数定义：巡检水泵的数量（出厂默认选择为“3” ）

可设置范围：2=一控二 ，3 = 一控三， 4 = 一控四 ，5 = 一控五， 6 = 一控六

此参数应配合 外部 的二次控 制 线原理图! !

10、 参数 P12 （主柜台数）

该参数定义：消防泵控制柜的数量（出厂默认选择为“3” ）

可设置范围：1 = 1 台 . 2=2台. 3=3 台

11、 参数 P13 （联锁信号类型）

该参数定义：消防泉控制机与巡检联锁信号的类型（出厂默认选择为“1” ）

可设置范围：1=常开型 2=常闭型

12、 参数 P14 （巡检周期）

该参数定义：系统对水泵巡检周期时间（出厂默认选择为“168” ） 可设置范围：1-720 单位：取决于 P15

13、参数 P15 （周期单位）

该参数定义；巡检周期时间的计算单位（出厂默认选择为“2” ）

可设置范围：1 =小时单位 2 =分钟单位

此参数的设立目的是：检测时采用分 钟单 位，正常销售时采用小时 单 位】

14、参数 P16 （巡检时间）

该参数定义；单泉巡检的启动时间（出厂默认为“120” ） 可设置范围：OFF〜5~999,单位为：秒

置 设置 OFF 代表：检测时做负载 115% 实验不停机功能！

15、参数 P17 （巡检间隔时间）

该参数定义：巡检换泉的间隔时间（出厂默认为“5"） 可设置范围：1-30,单位为：秒

Group P2  组：电流设置

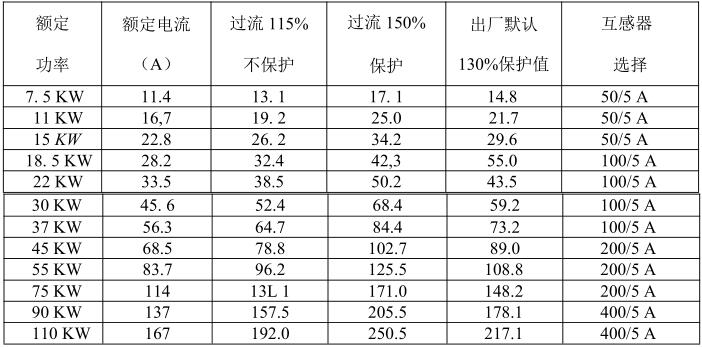

沈阳消防研究所检测负载电流对照表

16、参数 P21 （额定电流）

额定电流=kW ÷ 0. 38 ÷1.73÷1.0 （此公式适合电阻式负载）

额定电流=kW÷ 0.38÷ 1.73 ÷ 0.8 （此公式适合电感式负载）

该参数定义:水泵的额定电流（出厂默认为“34'）

可设置范围:10--300,单位为:A

17、参数 P22 （互感器电流比）

该参数定义:电流互感器规格，应和外部电流互感器一致（出厂默认为"75” ）

可设置范围: 30、50、75、100、150、200、250、300、400 单位为:/5A

电流互感器应选择精确度较高的型号，建议选用 BH0. 66型 0. 2级

18、参数 P23 （电流偏差效正）

该参数定义：实际电流值与控制器检测电流值的误差效正，（出厂默认为“50” ）

可设置范围:0—100,单位为:A

效正方法：是差多少补多少！

19、参数 P24 （过流保护值）

该参数定义：水泉过载过流的保护设置偵（出厂默认为“130” ）可设置范围:OFF〜120〜200,

单位为：%

20、 参数 P25 （过流保护时间）

该参数定义：当运行电流大于 P24 的值，进入延时保护（出厂默认为“5”）可设置范：1-30,

单位为：s

单位为：%

20、 参数 P25 （过流保护时间）

该参数定义：当运行电流大于 P24 的值，进入延时保护（出厂默认为“5”）可设置范：1-30,

单位为：s

Group P3  组：电压设置

21、 参数 P31 （电压偏差效正）

该参数定义：电源电压显示误差效田.（出厂默认为“100” ）

可设置范围:0〜200,单位为：V

效正方法：是差多少补多少!

22、 参数 P32 （过压保护值）

该参数定义：电源过电压保护.（岀厂默认为“0"”）

可设翌范用：420 ~ 460〜OFF 选择 OFF为关闭过电压保护功能。单位为：V

23、 参数 P33 （过压保护延时）

该参数定义：电源过电压保护时间。（出厂默认为“3”）

可设置范围:1~30单位为：秒

24、 参数 P34 （欠压保护值）

该参数定义：电源欠电压保护.（出厂默认为“OFF” ）

可设置范围：OFF〜260〜360 选择 OFF为关闭欠电压保护功能。单位为：V

25、 参数 P35 （欠压保护延时）

该参数定义：电源欠电压保护时间。（出厂默认选择为“5”）

可设置范围:1~30单位为：秒

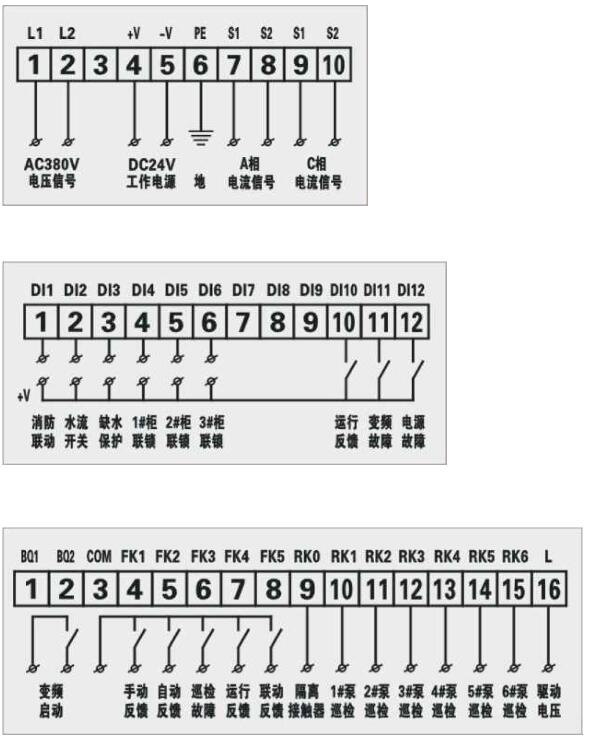

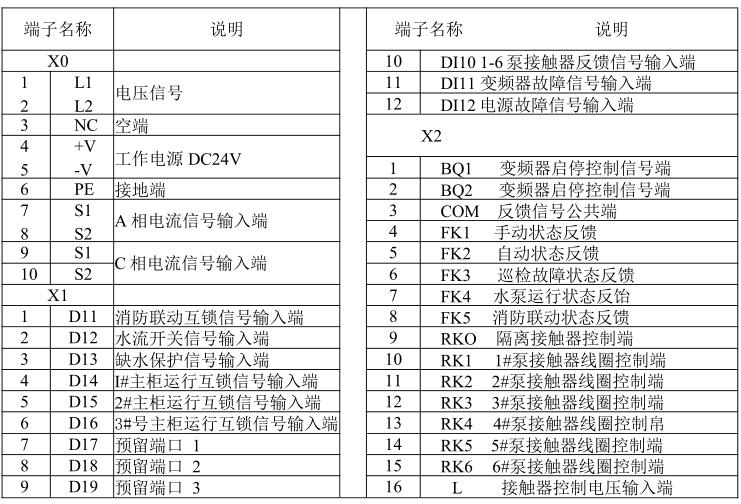

自动信号接线说明

1、 排水控制

单浮球：接 5#与 6#（接常开）（需选择一主一备模式）

双浮球：低水位接 5#与 6#，高水位接 5#与 7# （接常开）（需选择一控二模式）

2、 给水控制

浮球:接 5#与 6# （接常闭）

电接点压力表：接 5#接启动端，6#接下限，7#接上限

3、 上下水池控制（需选择一主一备模式）

上水池浮球：接 5#与 6# （接常闭）

下水池浮球:接 5#与 7# （接常开）

操作说明

本控制器具有应急启动开关！（参见接线示意图）

本控制器具有掉电记忆功能，即默认为掉电前的状态。

按键功能

1、 手动自动：切换手动控制和自动控制模式选择键！

2、 主泵选择；切換一用一备（一主二备、二主一备）和一控二高低水位控制模式选择键！

当从一控二高低水位控制模式切换到一用一备控制模式需长按此键 2 秒以上!

3、 一泵启动：在手动状态下 1#水泵的启动键！

4、 一泵停止：在手动状态下 1#水泵的停止键！

5、 二泵启动：在手动状态下 2#水泵的启动键！

6、 二泵停在：在手动状态下 2#水泵的停止键！

功能键说明

1、在自动状态下按住一泵启动键 5 秒为切换浮球控制和压力控制方式的选择！当在浮球控制状态下， 按住此键 5 秒以上变为压力控制，当在压力控制型状态下，按住此动键 5 秒以上变为浮球控制，依次循环，出厂默认为浮球控制。

2、在自动状态下按住二泵启动键 5 秒为切换选泵控制和轮泵控制！当在选泵控制状态下，按住此键 5秒以上变为轮泵控制，当在轮泵控制型状态下，按住此动键 5秒以上变为选泵控制，依次循环，出厂默认为轮泵控制。轮泵控制是指两泵交替使用功能，是根据外部信号控制的次数来实现交替功能，选泵控制是根据面板上的主泵选择键对某号选择来控制的。

3、在手动状态下，按住主泵选择键 5 秒以上，可将 8#、9#端子的故障信号类型变动，当在常闭型状态下，按住此键 5秒以上变为常开型，当在常开型状态下，按住此键 5秒以上变为常闭型，依次循环，出 厂默然为常闭型。

4、开启或关闭自动巡检功能，在任何状态下按住：泵停止键 5 秒为开启或关闭巡检功能！巡检功能： 当开启巡检功能，巡检指示灯会闪烁点亮，控制器会根据每 15天一个周期开始巡检，每次启动时间为 10秒。

5、巡检测试方法,当并启了巡检功能.在任何状态下按住一泵停止键 5 秒以上为进入巡检测试功能。

LED  指示灯

电源指示：指示灯亮时；代表产品已带电。

巡检指示：指示灯闪烁亮时：代表开启巡检计时功能，灭时代表关闭巡检功能。

手动状态：指示灯亮时：代表处于手动模式，可通过右侧的按键控制启停。

自动状态：指示灯亮时：代表处于自手动模式，可通过自动信号端控制启停。

一泵允许：指示灯亮时：代表选择的是，一泵主用，二泵备用。

二泵允许：指示灯兑时：代表选择的是二泵主用，一泵备用。

两个灯同时亮时，代表选择一控.：双泵运行

一泵运行：指示灯亮时；代表 1#水泵处于工作状态。

二泵运行：指示灯亮时：代表 2#水泵处于工作状态。

一泵过载：指示灯亮时：代表 1#水泵处于故障状态。

二泵过载：指示灯亮时：代表 2#水泵处于故障状态。
